G3ZI全电脑三臂凿岩台车

突出特点:

 G3ZI全电脑三臂凿岩台车是一款智能型设备,该车采用电脑智能控制系统精准计算,高精度控制三个钻臂按预先设计好的布孔图有序一键自动凿岩作业,有效的降低操作手施工难度,钻臂可按照最优路径进行度精准定位,可最大程度减少隧道施工的超、欠挖,使得隧道施工更高效率。该设备广泛适应于铁路、公路、国防、水利、矿山等隧道掘进钻孔作业中。


应用范围: 铁路、公路、国防、水利、矿山等隧道掘进钻孔作业中
  • 产品型号

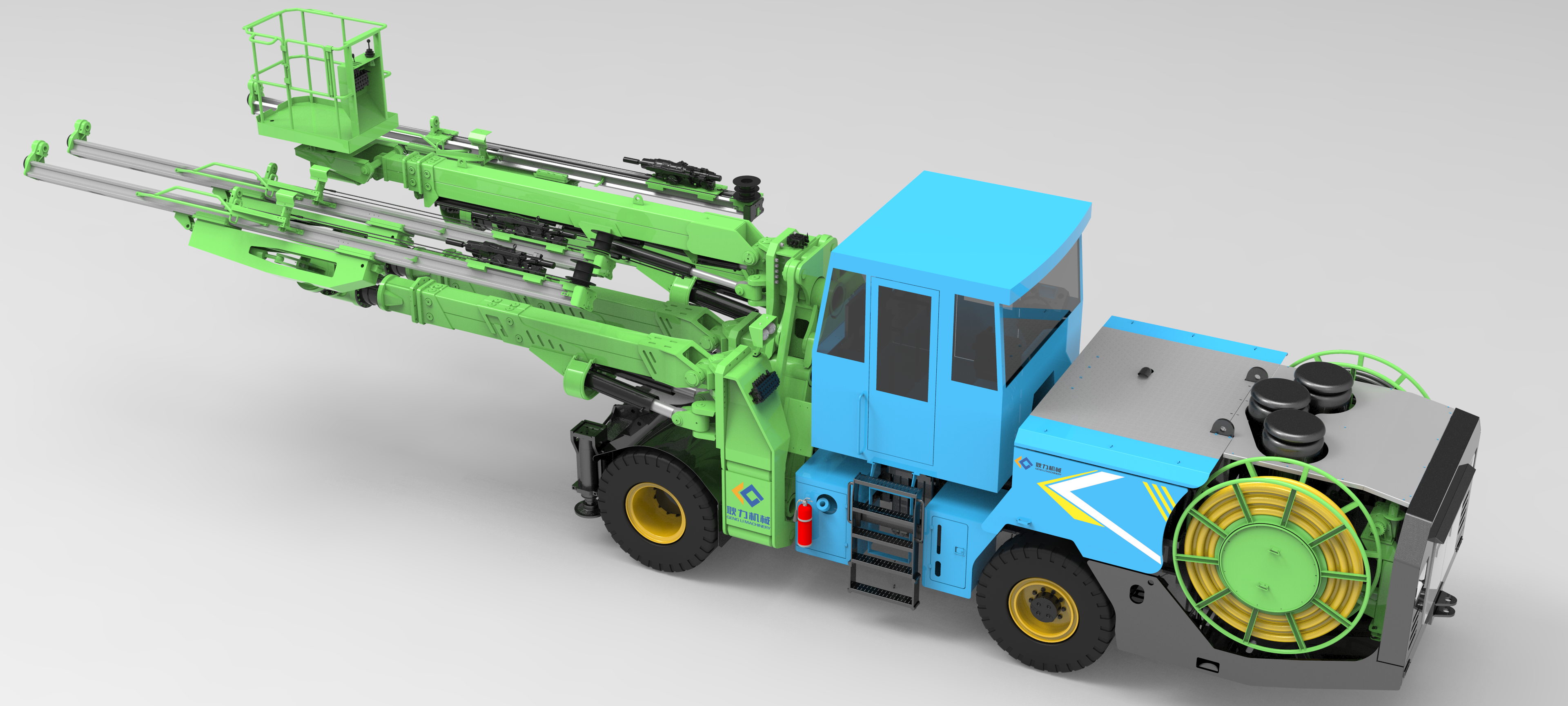

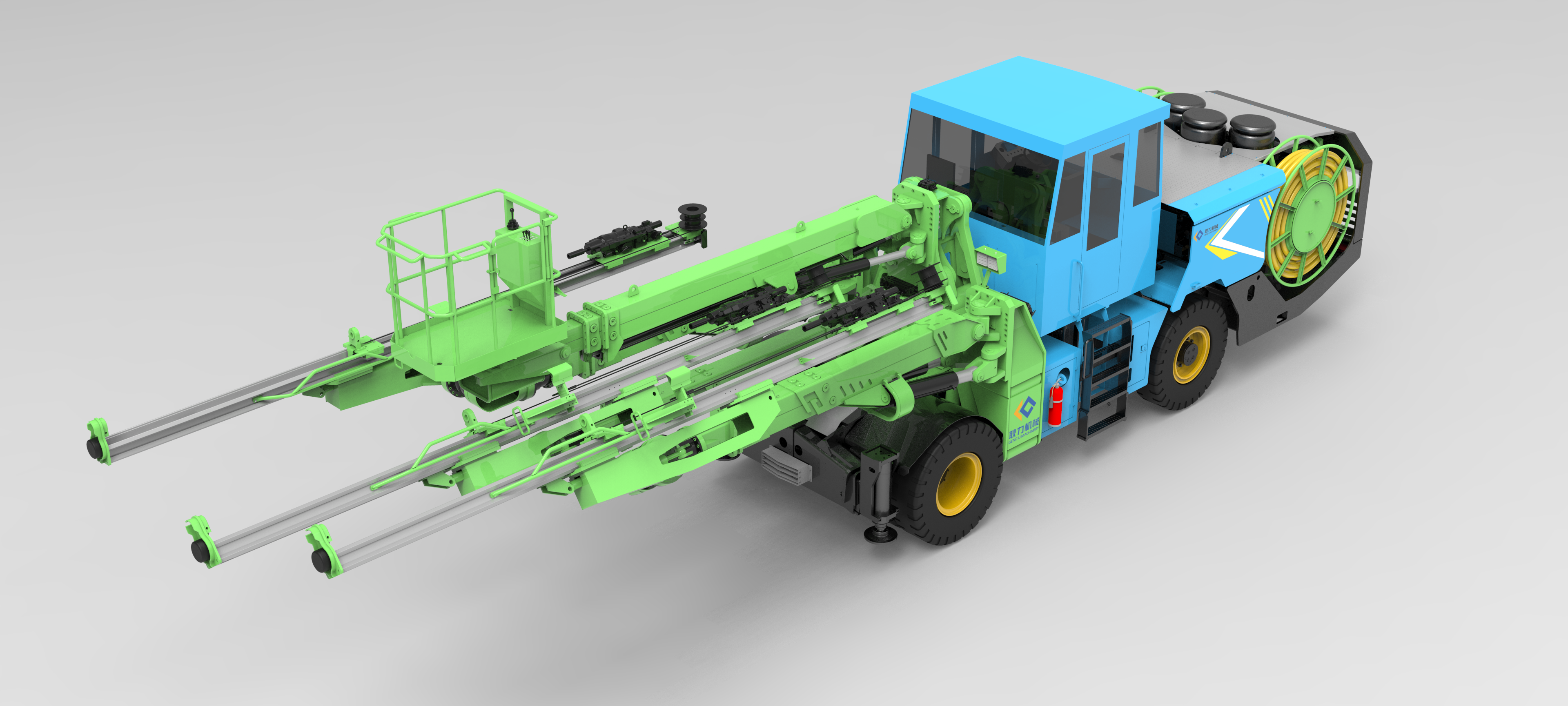

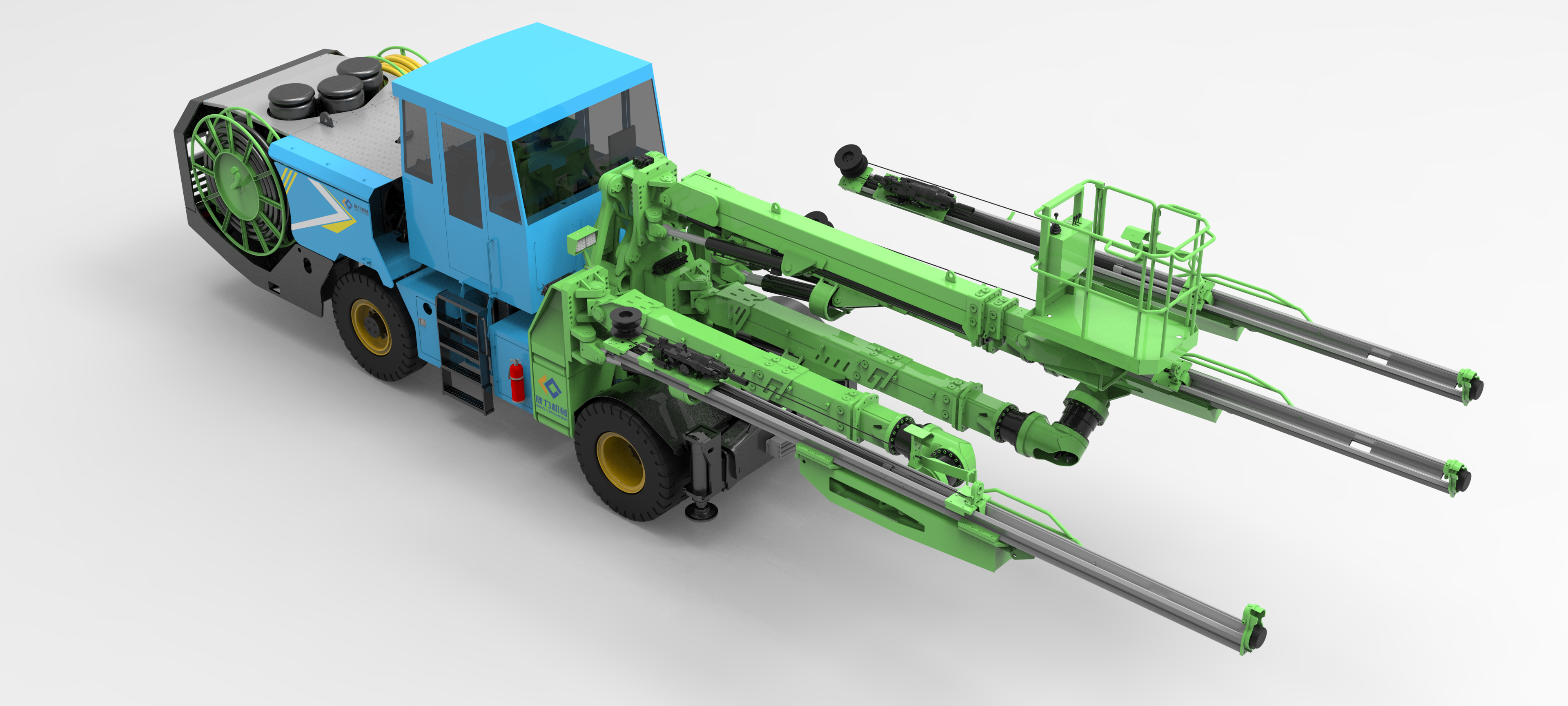

    G3ZI全电脑三臂凿岩台车

  • 外形尺寸

    φ38-φ102mm

  • 整机重量

    45000kg

产品介绍

1.将隧道开挖信息导入系统,加上炮孔图设计,可完成台车的定位功能及臂架末端的定位功能; 2.驾驶室配两台电脑显示屏,可在屏幕上显示布孔图,钻孔速度,凿岩机的工作参数及钻完孔后各个孔的深度角度等信息,并对每个孔的凿岩过程进行记录和分析,生成岩层变化的钻孔数据,进一步对隧道的岩层变化进行分析,生成地质报告; 3.具备故障诊断功能,传感器数据故障诊断与凿岩工作系统故障诊断; 4.数据可实现远程传输,可随时随地通过手机或电脑客户端查看隧道内凿岩台车工作状态,实施了解施工进度; 5.封闭式驾驶室,有效保护操作人员免受粉尘和噪音的危害,减少职业病的发生。


技术参数

部件名称

项目名称

规格/型号

整机



外形尺寸(长×宽×高mm

16520×2925×3400

有效作业断面(宽×高m

16×13

有效作业断面(㎡)

178

液压凿岩机

蒙特贝HC95SA

钻孔直径(mm

φ38-φ102

钻杆长度(mm

5530

钻孔深度(mm

5268

钻孔速度(m/min

2-3

液压系统最大压力(bar

230

整机重量(kg

45000

钻臂



钻臂数量

3

钻臂形式

双回转



辅助臂

工作平台范围(宽×高m

16×14

工作平台额定载重(kg

400

底盘

柴油机型号

康明斯QSB6.7-C260-30

(海拔4500m

额定功率/转速(kW/rpm

194/2200

最大行走速度(km/h

16

最大爬坡能力(%

2514°)

转向形式+驱动方式

后轮转向+四轮驱动

最小离地间隙(mm

440

行车制动

多片式湿式制动

电气系统

电机总功率(kW

243.53×75+7.5+11

外接电缆长度(m

80

电缆卷盘容量(m

80

供水系统

流量(L/min)

266

工作水压(bar)

2-12

水管卷盘容量(m

70

供气系统

排量(L/min)

1000

工作气压(bar)

2-8
