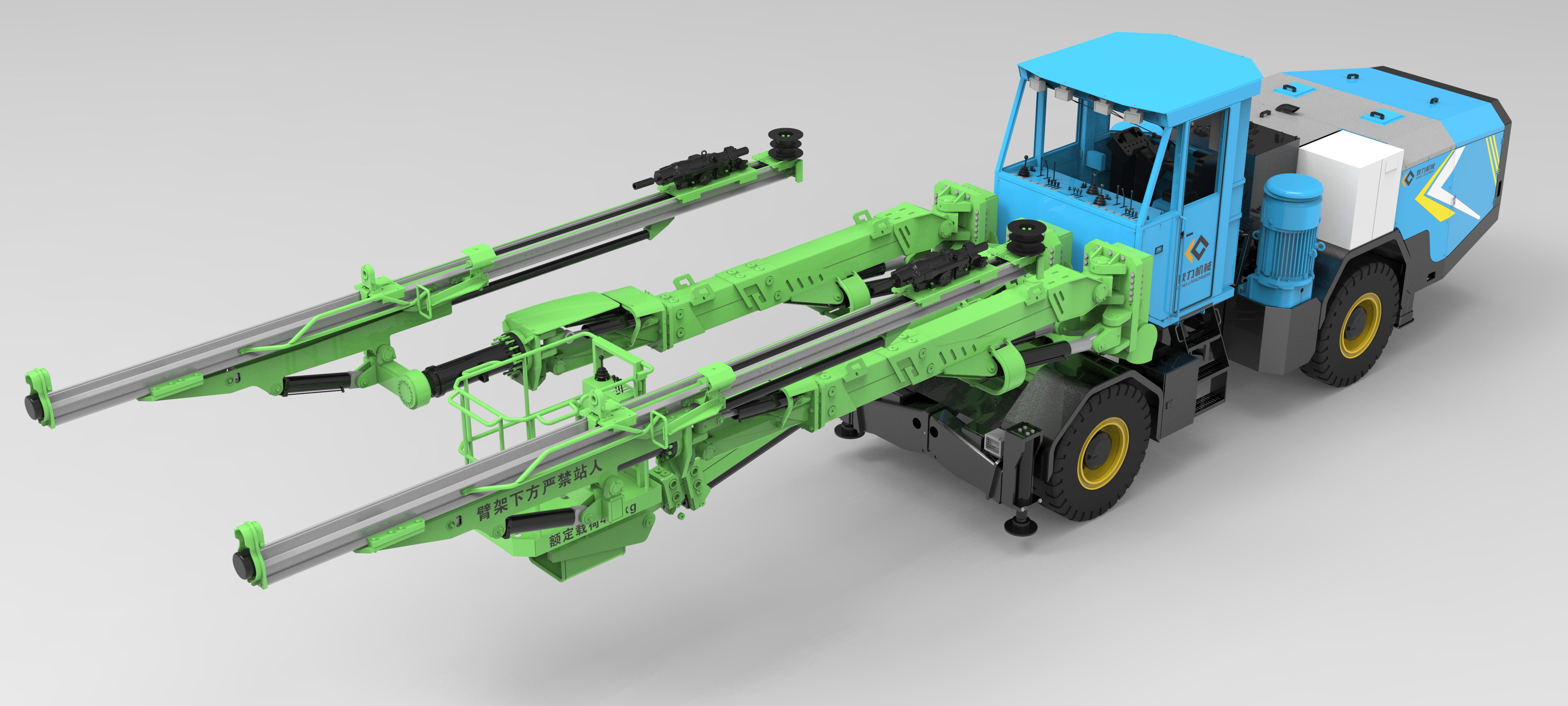

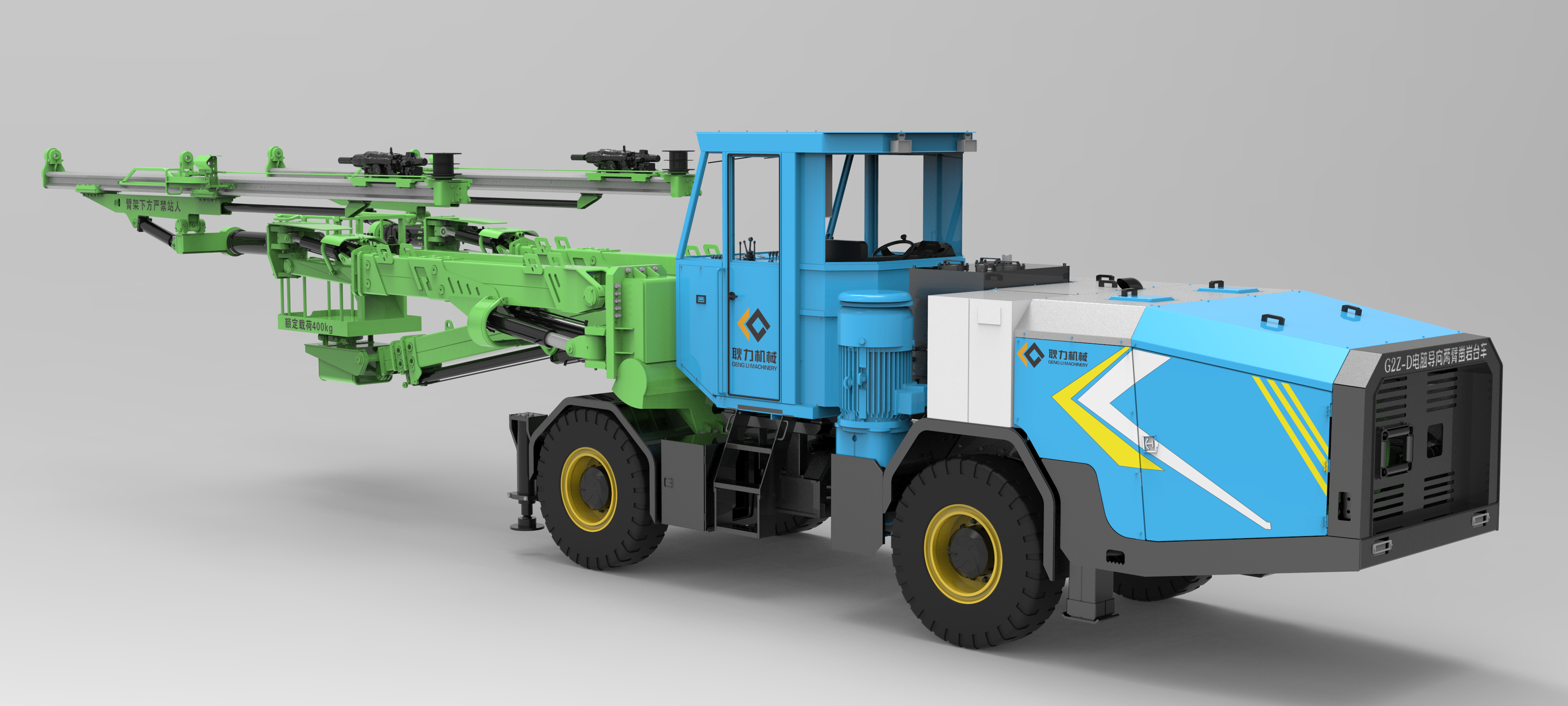

G2Z-D电脑导向两臂凿岩台车

突出特点:

G2Z-D电脑导向两臂凿岩台车是一款智能型设备,该设备配备智能化电脑导向系统,将预先设计好的布孔图导入到电脑控制系统,通过电脑智能控制高精度运算,使钻臂移位至理论设计位置,可有效地减少隧道施工中的超、欠挖,并不断优化布孔,提高掘进效率。 该设备配备有人机交互式操作面板和彩色显示器,能实现钻进过程的数据检测和信息搜集,能够指导钻臂和推进梁定位,并能够人工干预及时纠正钻进误差,具备防卡钳、防空打等功能。广泛适应于铁路、公路、国防、水利、矿山等隧道掘进钻孔作业中,作业高度达到9.4米,作业宽度达到12.9米。

应用范围: 铁路、公路、国防、水利、矿山等隧道掘进钻孔作业中
  • 产品型号

    G2Z-D电脑导向两臂凿岩台车

  • 外形尺寸

    φ38~φ102mm

  • 整机重量

    35000kg

产品介绍

1.配备智能化系统,有效降低操作手施工难度,各角度精准定位减少隧道施工的超、欠挖,提高隧道施工效率; 2.具备全站仪定位或激光定位功能; 3.配备两台智能显示屏,可显示布孔图,钻孔速度,钻臂的状态等参数,可以实现实时监控。 4.系统自动生成钻孔日志,可随时查看任何时间段的施工数据,并可导入导出; 5.云平台集成自学习功能,根据大数据自动优化布孔设计,持续提升爆破效果。

技术参数

部件名称

项目名称

规格/型号

整机参数

外形尺寸(长×宽×高mm)

15550×2500×3650

整机重量(kg)

35000

适应断面(宽×高m)

12.9×9.4

钻孔深度(mm)

5268

钻孔直径(mm)

φ38~φ102

钻孔速度(m/min)

0.8~2.2

底盘

转向形式+驱动方式

铰接转向+四轮驱动

转向角度(°)

±35

最大速度(km/h)

15

最小离地间隙(mm)

425

爬坡能力(°)

15

推进器

推进器长度(mm)

7102

最大推进力(kN)

20

推进器翻转角度(°)

360

推进器补偿(mm)

1800

 吊篮臂

工作平台范围(高×宽)(m)

11.5×14

工作平台额定载重(kg)

400

 发动机

额定功率/转速(kW/rpm)

164/2200

燃油箱容积(L)

200

液压系统

主电机功率(kW)

2×75

最高系统压力(bar)

230

控制方式

液压先导式

电气系统

电压等级(V)

380

电机总功率(kW)

161.5(2×75+4+7.5)

外接电缆长度(m)

80

供水系统

流量(L/min)

133

压力(bar)

6-12

最小进水压力(bar)

2

供气系统

压力(bar)

10

排量(m3/min)

1
