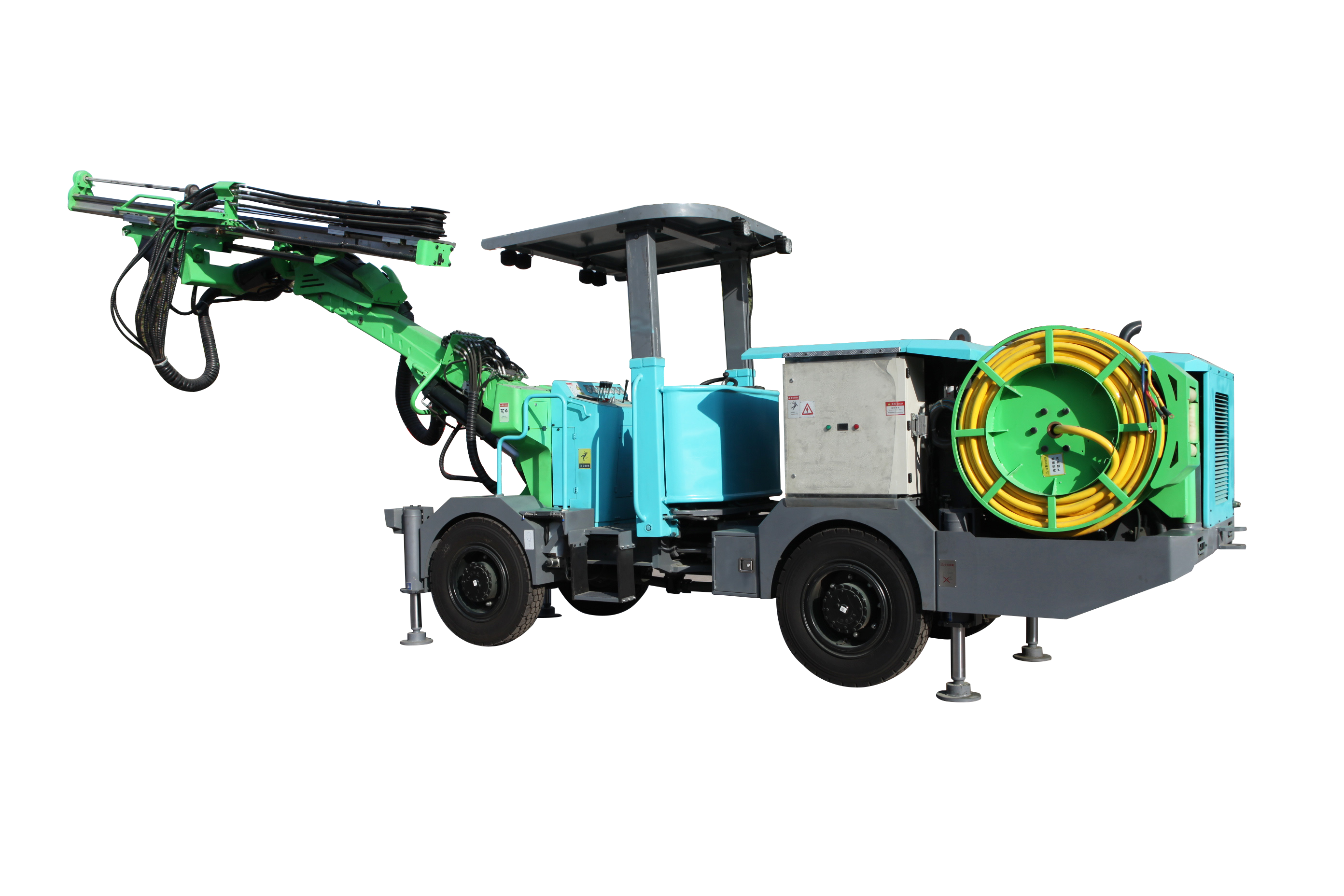

GZ1-III全液压掘进钻车

突出特点:

GZ1-III单臂掘进钻车是一款极具性价比的设备,主要部件采用国外知名液压品牌,性能稳定,定位精准,钻孔速度快,钻具消耗低,适用断面(宽×高)3m×3m至7.7m×7.26m,爬坡能力≤15°,行走速度可达15km/h;设备应用于矿山、水电、铁路、公路等领域的巷道、隧道钻爆法施工掘进钻孔作业或锚杆孔作业。

应用范围: 矿山、水电、铁路、公路等领域的巷道、隧道钻爆法施工掘进钻孔作业或锚杆孔作业。
  • 产品型号

    GZ1-III全液压掘进钻车

  • 外形尺寸

    40-50Hz

  • 整机重量

    12000 kg

产品介绍

  • 采用液压驱动

    采用液压驱动,轮胎底盘行走系统,转场速度快,爬坡能力强。

  • 钻进速度高钻具消耗低

    配备我公司自主研发的液压凿岩机,具备自动防卡钎功能和自动润滑系统,钻进速度高,钻具消耗低。

  • 钻臂采用三角支撑直接定位

    钻臂采用三角支撑直接定位,自平行保持功能,定位精准,动作平稳,可靠性高,维护成本低。

  • 采用节能环保的潍柴国III发动机

    采用节能环保的潍柴国III发动机,并配备了can仪表,通过多功能液晶显示屏,可时刻监控发动机主要参数。

  • 采用轻质高强度铝合金推进梁

    配备轻质高强度铝合金推进梁,抗弯,抗扭能力强,保证钻孔直线性。

技术参数

部件名称项目名称规格/型号
液压凿岩机钎尾R32,R38或T38
机顶至凿岩机中心的距离88mm
冲击功率20 kW
冲击频率42-50Hz
液压系统最大压力230 bar
回转系统独立回转
回转速度0-340rpm
最大回转扭矩540 Nm
润滑耗气量5 L/s
耗水量1.1 L/s
重量170 Kg
噪音等级106dB(A)
推进梁型号BMH2837
总长5287 mm
钻杆长3700 mm
钻孔深度3405 mm
重量(包含凿岩机)494 kg
最大推进力15 kN
钻臂推进补偿1250 mm
钻臂延伸1250 mm
平行孔保持全方位



部件名称项目名称规格/型号
钻臂推进梁360翻转
大臂举升角度+65°~-30°
大臂左右摆动角度±35°
钻臂自身重量1750 kg
底盘行走方式轮式
驱动方式4轮驱动
发动机功率60 kW
前/后轮距1765mm/1375mm
轴距2700
最大行驶速度15km/h
最大爬坡度14°
最小离地间隙215 mm
液压系统主电机功率55 kW
系统压力130~230bar
液压油箱最大容量150L
过滤精度10μ
空压机排气量4.4L/s
最大工作压力10 bar
水泵最大流量140 L/min
整机外形尺寸
及重量
总功率59 kW
长×宽10700mm×2060mm
行走时高度2300 mm
工作时高度3000 mm
总重量12000 kg
