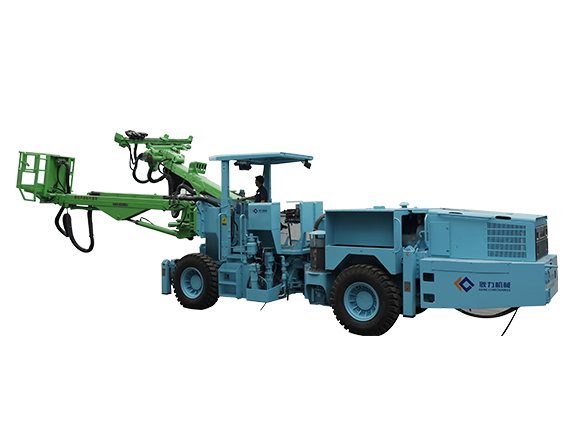

GMT11全液压锚杆台车

突出特点:

产品优势: 1.适应国内施工需求,实现5米孔深钻孔作业,并具备接杆功能,最大钻孔深度可达20m,施工效率高; 2.可实现3~5m系统锚杆、锁脚锚杆的施工作业,自动安装锚杆,安装机构比

应用范围: 适用于中硬或坚硬岩石湿式凿岩
  • 产品型号

    GMT11

  • 外形尺寸

    16280x2500x2805mm

  • 整机重量

    27000kg

产品介绍

产品优势:

1.适应国内施工需求,实现5米孔深钻孔作业,并具备接杆功能,最大钻孔深度可达20m,施工效率高;

2.可实现3~5m系统锚杆、锁脚锚杆的施工作业,自动安装锚杆,安装机构比国外机型更简单,可靠,有效降低作业者劳动强度,提高工作效率;

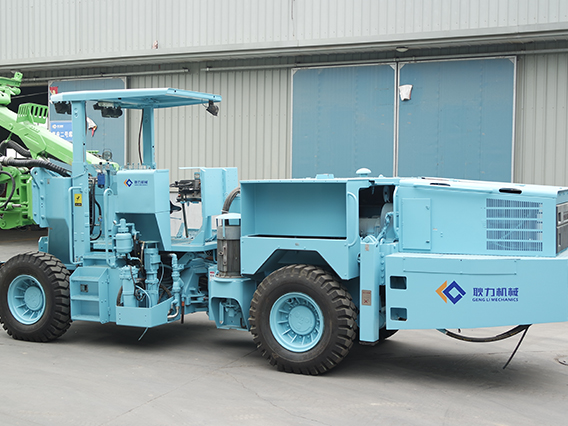

3.采用铰接式轮式底盘,四轮驱动,转场速度快,转弯半径小,爬坡能力强;

4.全液压驱动,液压系统选用性能优越,可靠性高的国际知名品牌,稳定可靠;

5.标配我公司自主研发的液压凿岩机,具有凿岩硬度高,钻孔速度快,钎具消耗低,稳定可靠的特点;

6.可选配安装制注浆装置

技术参数

整机参数 型号 钎杆长度 冲击功率 最大锚杆长度
GMT11 5530 mm 18 kW 5000 mm
系统参数 主要参数 推进器 吊篮臂 电动机
冲击频率 42-50 Hz 推进器长度 7225 mm 吊篮数量 1 功率 75 kW
凿岩最大压力 230 mm 最大推力 20 kN 工作平台举升角度 60~-32° 转速 1450 r/min
一次钻孔深度 5268 mm 推进器翻转角度 360° 工作平台摆动角度 ±44° 压力 10 bar
最大钻孔深度 20000 mm 推进器补偿 1800 mm 工作平台回转角度 360° 排量 1 m³/min
钻孔直径(标准/最大) 45/102 钻臂数量 1 工作平台最大举升高度 11000 mm 最高系统压力 230 bar
作业高度 7500~13000 mm 钻臂形式 A型 工作平台额定载重 400 kg 控制方式 液压先导式
作业宽度 7500~19000 mm 钻臂延伸长度 1600 mm 动力形式 发动机+液力变矩器 电压等级 380V  220V  24V
有效作业断面 83 m² 钻臂举升角度 65~-35° 驱动形式 四轮转向 外接电缆长度 80 m
有效作业高度 9150 mm 钻臂摆动角度 ±45° 转向形式 铰接转向 流量 100 L/min
有效作业宽度 10815 mm 锚杆仓长度 5845 mm 转向角度 ±35° 压力 12 bar
外形尺寸(长 X 宽 X 高) 16280 x 2500 x 2805 mm 锚杆仓锚杆容量 6 根 型号 QSB6.7-C170-30 最小进水压力 2 bar
最小离地间隙 425 mm 最大扭矩/转速 800 N.m/1500 rpm 额定功率/转速 129 Kw/2200 rpm 整机重量 27000 kg
