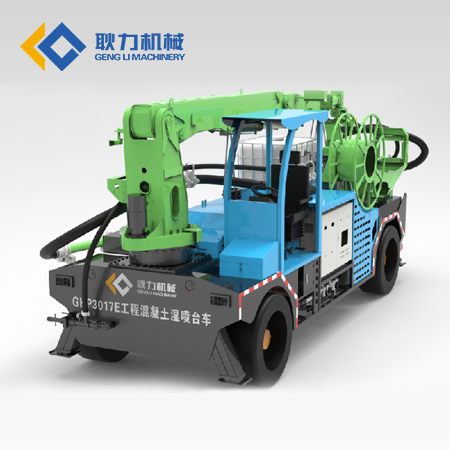

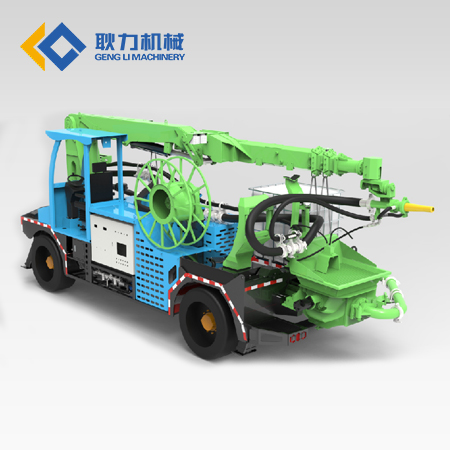

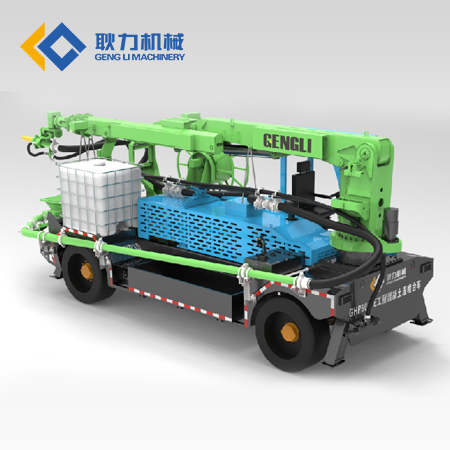

GHP3017E工程混凝土湿喷台车

突出特点:

GHP3017E工程混凝土湿喷台车是我公司新研发的一款集机电液于一体的隧道喷浆施工设备;在设计和制造上结合了国内外著名品牌产品的优点,整车采用模块化设计,满足不同项目施工需

应用范围: 高层建筑、高速公路、大型桥梁隧道等工程
  • 产品型号

    GHP3017E

  • 外形尺寸

    7890×2680×3200

  • 整机重量

    16000

产品介绍

GHP3017E工程混凝土湿喷台车是我公司新研发的一款集机电液于一体的隧道喷浆施工设备;在设计和制造上结合了国内外著名品牌产品的优点,整车采用模块化设计,满足不同项目施工需求,整机参数配置采用冗余设计,历经多年技术沉淀和施工现场检验,整机设计优良,可靠性高。

技术参数

项目

基本性能

单位

参数

整机参数

整车尺寸(长×宽×高)

mm

7890×2680×3200

整机重量

kg

16000

泵送系统

理论喷射排量

m3/h

30

砼缸缸径

mm

φ180

砼缸行程

mm

1000

输送管径

mm

φ125-φ90变径

喷射骨料最大粒径

mm

φ15

                混凝土水灰比                                 0.45~0.6
                混凝土坍落度                mm                120~180

混凝土出口压力

bar

80

料斗容量

m3

0.3

行走系统

行走方式



轮式

                驱动桥                                 进口

转向



四轮转向

驱动方式



四轮驱动

发动机功率

马力

90

轴距

mm

4450

轮距

mm

1830

最大行走速度

km/h

20

制动距离

m

5(20km/h)

最大爬坡度



36%

最小离地间距

mm

380

机械臂

最大喷射高度

m

16

最大喷射宽度

m

                2x13

小臂回转角度

(°)

+60~-180

大臂回转角度

(°)

270

喷头周向旋转角度

(°)

±180

喷头左右旋转角度

(°)

±120

喷头摆动角度

(°)

8(连续)

速凝剂系统

速凝剂泵型号



SN12

驱动方式



液压驱动

速凝剂排量

L/h

0-1000

最大出口压力

Bar

20

速凝剂箱容量

L

1000

液压系统

主电机功率

KW

55

油箱容积

L

450

液压油污染度



8-9(NAS1638)

主泵排量

ml/r

145



  清洗系统                水泵型号                                 3WZ-1814HM
                                 水箱容积                L                200
