欢迎来到河南耿力工程机械有限公司!
联系我们
400-0379-520
作者:耿力机械 发表时间: 2017-02-23 09:18
萘系减水剂
其生产原料来自煤焦油,为含单环、多环或杂环芳烃并带有极性磺酸基团的聚合物电解质,相对分子质量在1500—10000的范围内。
由于萘系减水剂(β—磺酸甲醛缩合物)生产工艺成熟、原料供应稳定且产量大、性能优良稳定,故应用范围广。
萘系高效减水剂根据硫酸钠含量不同分为高浓型和低浓型两种,高浓型硫酸钠含量一般在5%左右(以干粉计,下同),而低浓型在20%左右。
氨基磺酸盐系减水剂

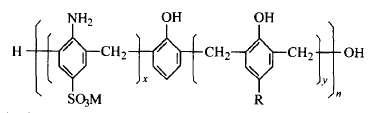

氨基磺酸盐系减水剂一般是在一定温度条件下,以对氨基苯磺酸、苯酚、甲醛为主要原料缩合而成,也可以联苯酚及尿素为原料加成缩合 。
氨基磺酸盐系减水剂是一种非引气可溶性树脂减水剂,生产工艺较萘系减水剂简单。氨基磺酸盐系高效减水剂减水率高,坍落度损失较小,混凝土抗渗性、耐久性好。氨基磺酸盐系减水剂对水泥较敏感,过量时容易引发泌水。它与萘系减水剂复合使用有较好的效果,特别是在防止混凝土坍落度损失过快方面有较好的作用。
聚氰胺系高效减水剂
三聚氰胺系高效减水剂(俗称蜜胺减水剂),化学名称为磺化三聚氰胺甲醛树脂 。
该类减水剂实际上是一种阴离子型高分子表面活性剂,具有无毒、高效的特点,特别适合高强、超高强混凝土及以蒸养工艺成型的预制混凝土构件。研究结果表明,磺化三聚氰胺甲醛树脂减水剂对混凝土性能的影响与其相对分子质量及磺化程度有密切关系,而分子中的-S03基团是其具有表面活性及许多其它重要性能的最主要原因,因此提高树脂磺化度可显著增强其表面活性。
羧酸盐系高效减水剂
该分子结构为梳型的聚羧酸盐系减水剂可由带羧酸盐基(-COOMe),磺酸盐基(-S03 Me )、聚氧化乙烯侧链基的烯类单体按一定比例在水溶液中共聚而成,其特点是在其主链上带有多个极性较强的活性基团,同时侧链上则带有较多的分子链较长的亲水性活性基团。
有以下几个特点:
(1)低掺量(质量分数为0.2%-0.5%)而分散性能好;
(2)经时坍落度损失小,90 min内坍落度基本无损失;
(3)在相同流动度下比较时,可以延缓水泥的凝结;
(4)分子结构上自由度大,制造技术上可控制的参数多,高性能化的潜力大;
(5)合成中不使用甲醛,因而对环境不造成污染;
(6)与水泥和其它种类的混凝土外加剂相容性好;
(7)使用聚羧酸盐类减水剂,可用更多的矿渣或粉煤灰取代水泥,从而降低成本。
上一篇: 影响凿岩机工作性能有哪些主要原因
下一篇 减水剂对混凝土性能的作用机理
