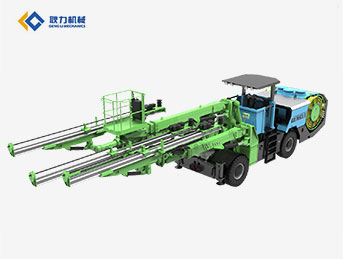

p> G3Z三臂掘进钻车是一款高端型设备，主要部件采用进口品牌。液压系统采用先导控制方式，配备三条重型钻臂，三条钻臂独立液压系统控制，同时配备有鹰式高臂座，大大增加了作业面积。设备性能可靠，定位精准，钻孔速度快，钻具消耗低，工作范围广，应用于铁路、公路、国防、水利、矿山等大中型隧道的钻爆法施工掘进钻孔作业或锚杆孔作业。
产品型号
G3Z三臂掘进钻车
外形尺寸
φ38mm-φ102mm
整机重量
45T
德纳原装进口驱动桥，四轮驱动行走系统，重型工程底盘，转场速度快，爬坡能力强。
高海拔涡轮增压发动机，动力强劲，功率储备足，满足严寒及高原环境作业。
液压系统主要元件采用德国力士乐、美国派克等，液压先导控制，稳定可靠。
具备自动防卡钎功能和自动润滑系统，钻进速度快，钎具消耗低。
钻臂采用三角支撑直接定位，全方位自平行保持功能，定位精准，动作平稳。
电气系统采用德国西门子、施耐德等，节能增效，安全性高。
可升降驾驶室，满足FOPS（防落物冲击）要求。
专用电缆卷筒，自动收放电缆，实现设备进退场灵活快速。
部件名称 | 项目名称 | 规格/型号 |
整机
| 外形尺寸（长×宽×高） | 16520mm×2925mm×3400mm |
有效作业断面（宽×高） | 15.8m×12.8m | |
有效作业断面 | 178㎡ | |
钻孔直径 | φ38mm-φ102mm | |
钻孔深度 | 5268mm | |
钻孔速度 | 1.5-2.2m/min | |
整机重量 | 45000kg | |
钻臂
| 工作臂形式 | 双三角+自平行+方形臂 |
工作臂伸缩长度 | 1600mm | |
工作臂仰俯角度 | +70°～-30° | |
工作臂摆动角度 | ±45° | |
推进器长度 | 7102mm | |
推进器翻转角度 | 360° | |
推进器补偿 | 1800mm | |
凿岩机型号 | GL18T | |
工作服务平台 | 工作平台范围（宽×高） | 16m×14m |
工作平台额定载重 | 400kg | |
底盘 | 柴油机型号 | QSB6.7-C260-30（高海拔4500m） |
额定功率/转速 | 194/2200 kW/rpm | |
最大行走速度 | 15 km/h | |
最大爬坡能力 | 14° | |
转弯半径（内/外） | 6.7m/12.1m | |
转向形式+驱动方式 | 后轮转向+四轮驱动 | |
轴距 | 4200mm | |
后桥摆角 | ±8° | |
接近角/离去角 | 19/14 | |
最小离地间隙 | 440mm | |
行车制动 | 多片式湿式制动 | |
电气系统 | 电机总功率 | 243.5kW（3×75kW+7.5kW+11kW） |
供电电压 | 380V | |
蓄电池 | 2×12V/160Ah | |
外接电缆长度 | 80m | |
供水系统 | 流量 | 266L/min |
工作水压 | 2bar-12bar | |
水管卷盘容量 | 70m | |
供气系统 | 排量 | 1000 L/min |
工作气压 | 2bar-8bar |
