混凝土骨料级配对可泵性的影响?

作者:耿力机械 发表时间: 2017-02-14 09:05

二维码

如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,或点击右方按钮在线咨询报价!

全国统一销售热线:

400-0379-520

1.细骨料
①细骨料的品种和质量
细骨料根据来源可分为河砂、海砂、山砂、人工碎砂。河砂可泵性最好,人工砂表面粗糙,砂型不好,可泵性较差,但其保水性较好。
②细骨料的粒度要求
细骨料可分为粗砂、中砂、细砂三类。其中中砂可泵性最好;使用细砂,需要增加混凝土中水泥和水用量,加速泵机磨损;使用粗砂容易产生离析,导致管道堵塞。所谓中砂是指细度模数为2.3-3.3范围内的砂子。细度模数Mx计算方法是:Mx=A2+A3+A4+A5+A6-5A1/100-A1
其中A1-A6意义如下表所示:

筛孔尺寸(mm) 分计筛余(%) 累计筛余(%)
5 a1 A1=a1
2.5 a2 A2=a1+a2
1.25 a3 A3=a1+a2+a3
0.63 a4 A4=a1+a2+a3+a4
0.315 a5 A5=a1+a2+a3+a4+a5
0.16 a6 A6=a1+a2+a3+a4+a5+a6

下图是细骨料最佳级配图,图中粗实线为最佳级配线,两条虚线之间区域为最适宜泵送区,细骨料最佳级配宜尽可能处于两条虚线之间范围的中间区域。


细骨料最佳级配图

③细骨料的用量
在泵送混凝土中,细骨料的用量桶粗骨料的空隙有很大关系,水泥砂浆必须充满粗骨料的间隙,这样不容易离析。如果含砂率偏低,空隙要由水泥来填充,这样必须增大水泥的用量,同样混凝土易沁水和离析;如果含砂率过大,则水泥砂浆的流动性大大降低,泵送阻力显著增加,故在一定条件下都有最佳含砂率。在含砂率高的情况下,只要水泥用量相应增加,对混凝土的可泵性无显著影响。如果粗骨料级配合理,则骨料最大粒径越大,最佳含砂率就越低。一般情况下,混凝土的含砂率可按范围选取(见推荐含砂率表)
推荐含砂率表(%)

粗骨
料最
大粒
径(mm)

砂

 混
 凝土
掺加气剂混凝土 无加气剂混凝土
卵石 碎石 卵石 碎石
15 48 53 52 54
20 45 50 49 54
30 42 45 45 49
40 40 42 42 45
注意!含砂率最小应不低于40%,否则泵送十分困难。
1.粗骨料
①粗骨料品种和质量
泵送混凝土可以采用卵石、碎石或卵石的混合骨料。卵石骨料混凝土的可泵性最好。混合骨料次之,碎石稍差。
碎石中针片状骨料含量过大泵送性能差,一般针片状碎石含量应控制在5%以内。另外,孔隙率较大的碎石(如火山石、多孔骨料)泵送性也差,在泵送过程中,沁水较严重,容易出现堵管现象。
②粗骨料最大粒径
泵送混凝土的粗骨料最大粒径受输送管路最小口径的限制,卵石最大粒径应小于1/3口径;碎石最大粒径应小于1/4口径,允许有少量超径骨料混入。例如在125mm直径的输送管中,可以通过少量粒径达60mm的骨料,不过这种超径骨料所占的比例不得大于2%,而且他们必须是分散的。粗骨料最大粒径限制见下表:
输送管最小直径
(mm)
粗骨料最大粒径(mm)
卵石 碎石
125 40 30
150 50 40
③粗骨料的颗粒级配
泵送混凝土粗骨料级配以最小空隙为原则,较小的空隙才能以较少的水泥用量及砂率获得较好的可泵性。混凝土的可泵性对于粗骨料级配间断或不均匀的反应十分敏感,特别是大高度的长距离泵送时,粗骨料的级配至关重要,多加水泥和多加水都是无用的。因此,不要误认为粗骨料粒径越小越好,也不要误认为小粒径骨料越多越好,最重要的是粗骨料的合理级配。
粗骨料的级配应符合以下要求:
粗骨料级配标准表(各种骨料粒径范围的骨料通过各标准筛的重量百分比率)
粒径
范围(mm)
筛孔名义尺寸(mm)
50 40 30   20   10 5 2.5
40-5 100 100-90     70-35   30-10 5-0
30-5   100 100-90   70-40   35-10 10-0 5-0
25-5     100 100-90 90-60   50-20 10-0 5-0
20-5       100-90 100-90 80-55 50-20 10-0 5-0

    值得一提的是:料径出现间断级配时,可采用5-10粒径骨料,或用20-30mm粒径的骨料代替,同时采用加大含砂率的办法,这样不仅能使混凝土的强度提高,同时能获得更好的泵送性能。

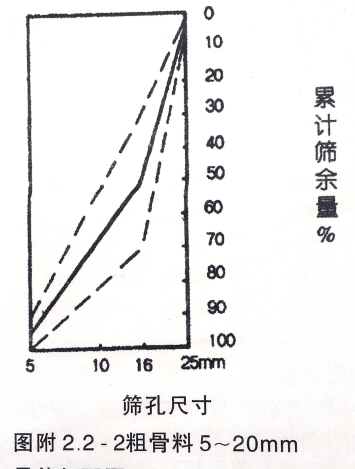

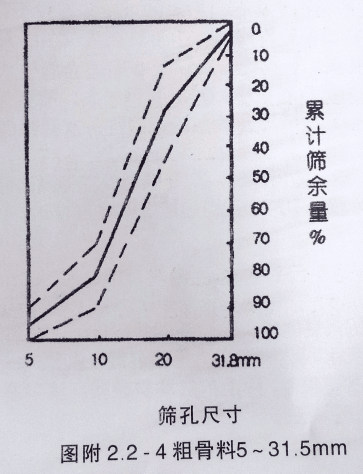

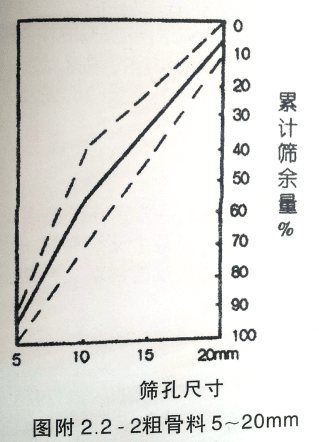

   各种粒径范围粗骨料最佳级配图如下:图中粗实线为最佳级配线,两条虚线之间区域为最适宜泵送区,细骨料最佳级配宜尽可能处于两条虚线之间范围的中间区域。

④粗骨料用量
    粗骨料在骨料总量中的比例对混凝土泵的可泵性有很大影响,主要表现在泵送压力和混凝土容积效率的变化(影响吸入性能)。但在实际应用中,只要控制好砂率,粗骨料用量就得到了控制。
